3 Cara Sederhana Membuat Rangkaian Listrik

Rangkaian listrik adalah suatu hubungan sumber listrik dengan alat-alat listrik lainnya yang mempunyai fungsi-fungsi tertentu. Beberapa contoh alat-alat listrik dalam rangkaian listrik sederhana adalah sakelar dan lampu.

Sakelar yaitu alat listrik yang berfungsi menghubungkan dan memutuskan arus listrik.

Listrik yang umumnya kita kenal adalah listrik yang mengalir. Listrik yang mengalir disebut arus listrik. Benda yang dapat menghasilkan arus listrik dinamakan sumber energi listrik, misalnya baterai. Selain baterai sumber listrik lainnya yaitu akumulator, dinamo, dan generator.

Beberapa benda dapat menghantarkan listrik. Benda-benda tersebut dinamakan konduktor. Konduktor biasanya terbuat dari logam  misalnya besi, baja, alumunium, tembaga, dan logam lainnya. Tembaga  adalah penghantar  listrik terbaik.

Adapun isolator listrik adalah benda yang tidak dapat menghantarkan arus listrik, misalnya plastik, kain, dan karet.

Rangkaian Listrik

Berdasarkan susunan hubungan alat-alat listrik, maka rangkaiannya dapat kita susun dengan tiga cara, yaitu rangkaian seri, rangkaian paralel, dan rangkaian campuran.

1. Rangkaian Seri

Rangkaian seri adalah rangkaian alat-alat listrik yang disusun berurutan tanpa cabang. Perhatikan gambar rangkaian seri berikut ini!

Berdasarkan gambar tersebut dapat disimpulkan bahwa pada rangkaian listrik seri:

Arus listrik mengalir tanpa melalui cabang. Arus listrik yang mengalir melalui lampu 1 melalui lampu 2, demikian pula yang melalui baterai 1 dan baterai 2.

Jika salah satu alat listrik dilepas atau rusak maka arus listrik akan putus.

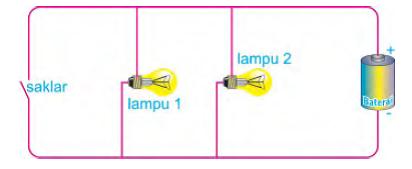

2. Rangkaian Paralel

Rangkaian paralel adalah rangkaian alat-alat listrik yang dihubungkan secara berjajar dengan satu atau beberapa cabang. Alat listrik yang dapat dirangkai secara paralel adalah lampu dan baterainya.

Berdasarkan  kedua contoh di atas maka dapat disimpulkan bahwa ciri-ciri rangkaian paralel adalah sebagai berikut.

• Arus mengalir melalui satu cabang atau lebih. Arus listrik yang melalui lampu 1 atau baterai 1 tidak melalui lampu 2 atau baterai 2.
• Jika salah satu alat listrik dilepas atau rusak arus listrik akan tetap mengalir melalui cabang yang lain. Rangkaian listrik di rumah kita dipasang secara paralel, sehingga jika salah satu lampu dipadamkan lampu yang lainnya tetap menyala.

3. Rangkaian Campuran

Rangkaian campuran adalah rangkaian perpaduan antara rangkaian seri dan paralel. Perhatikan contoh rangkaian campuran berikut!

Bentuk rangkaian listrik dapat mempengaruhi nyala lampu. Rangkaian seri menghasilkan nyala lampu yang lebih terang dibandingkan rangkaian paralel.

LATIHAN SOAL

Berilah tanda silang (x) pada pilihan  jawaban yang tepat!

1. Yang bukan contoh sumber listrik yaitu ….

• akumulator dan dinamo
• generator dan akumulator
• baterai dan generator
• baterai dan magnet

2. Benda-benda yang dapat menghantarkan listrik disebut ….

• konduktor
• isolator
• magnetis
• nonmagnetis

3. Contoh benda yang termasuk isolator yaitu ….

• tembaga
• baja
• besi
• kain

4. Konduktor terbaik untuk menghantarkan listrik terbuat dari bahan….

• alumunium
• besi
• tembaga
• baja

5. Rangkaian listrik yang jika salah satu lampu dipadamkan lampu yang lainnya tetap menyala disebut rangkaian….

• seri
• parael
• sejajar
• sederhana

Isilah titik-titik “ISIAN” berikut dengan benar!

1. Benda-benda yang dapat menghasilkan listrik disebut ….
2. Benda yang tidak dapat menghantarkan listrik disebut  ….
3. Alat listrik yang berfungsi menghubungkan dan memutuskan arus listrik dinamakan ….
4. Rangkaian alat-alat listrik yang disusun berurutan tanpa cabang disebut juga rangkaian ….

Jawablah pertanyaan-pertanyaan “ESAI” berikut dengan jelas!

1. Sebutkan 3 sumber listrik!
2. Jelaskan pengertian dari rangkaian listrik!
3. Apa yang dimaksud dengan rangkaian listrik paralel?
4. Jelaskan cara membuat magnet dengan cara dialiri listrik!

KUNCI JAWABAN

Pilihan Ganda

1. D
2. A
3. D
4. C
5. B

Isian

1. Sumber listrik
2. Isolator
3. Sakelar
4. Seri

Essay

1. Baterai, akumulator, dinamo
2. Rangkaian listrik adalah suatu hubungan sumber listrik dengan alat-alat listrik lainnya yang mempunyai fungsi-fungsi tertentu.
3. Rangkaian paralel adalah rangkaian alat-alat listrik yang dihubungkan secara berjajar dengan satu atau beberapa cabang.
4. Langkah-langkah: Lilitkan paku dengan kawat kumparan, Sambungkan kedua kawat kumparan pada batu baterai, dan Dekatkan paku tersebut dengan jarum atau paku payung maka jarum dan paku payung akan menempel pada paku.
